Kedel og højtemperaturventilatorer
QIYUE FAN · Boiler & High-Temperature Fan Category
Boiler Fan Producent for ID, FD og High-Temperature Duty
Inducerede trækventilatorer · Forcerede trækventilatorer · Varme-gasudstødningsventilatorer
QIYUE FAN fremstiller kedelinducerede trækventilatorer, forcerede trækventilatorer og høj-temperaturcentrifugalventilatorer til kedelrum, forbrændings-luftsystemer, ovnudstødning, røggasudsugning,-støvfjernelsessystemer og industrielle termiske processer.
Valget starter med ventilatorpositionen i kedelsystemet. Luftstrøm, totaltryk, gastemperatur, støvbelastning, opsamlermodstand, kanaltab, driftstid, reguleringsmetode og motormargin gennemgås derefter i forhold til det reelle arbejdspunkt.
Send kedelparametre →01 · Primært produkt-Familieindgange
Vælg kedelventilatorfamilien, før du sammenligner modeller
Bestem først, om projektet kræver forbrændings-lufttilførsel, røggasudsugning- eller høj-temperaturproces-gashåndtering. Sammenlign derefter de enkelte ventilatormodeller i det komplette produktafsnit nedenfor.
Røggas-familie
Kedel-inducerede trækventilatorer
Installeret efter kedlen eller støvsamleren for at udsuge røggas og understøtte negativt ovntryk. Gennemgå temperatur, støvbelastning og den komplette rute for udstødningsmodstand.
Se Induced Draft Fans →Forbrændings-luftfamilie
Kedel forcerede trækventilatorer
Installeret før ovnen for at tilføre ren eller forvarmet forbrændingsluft. Gennemgå brænderbehov, luft-sidemodstand, spjældstyring og motormargin.
Se tvungen trækventilatorer →Termisk-Duty Family
Industriventilatorer med høj-temperatur
Til håndtering af ovn, ovn, kedel og termisk-procesgas. Gennemgå kontinuerlig og spidstemperatur, gassammensætning, støvslid, materiale, termisk ekspansion og lejebeskyttelse.
Vis høje-temperaturventilatorer →02 · Kedelluft- og gasrute
Match blæseren til den komplette kedeltrækrute
En kedelventilator bør ikke kun vælges efter kedeltonnage eller motoreffekt. Den korrekte retning afhænger af ventilatorposition, systemmodstand og om mediet er ren forbrændingsluft, varm røggas, støvet udstødning eller høj-procesgas.
01
Luftindtag
Frisk eller forvarmet forbrændingsluft
02
FD fan
Skubber luft mod ovnen
03
Kedel / Ovn
Forbrænding og varmeveksling
04
Fjernelse af støv
Samler · spjæld · kanaltab
05
ID fan
Trækker røggas mod skorstenen
03 · Komplet modelindtastning
Boiler og høj-temperaturventilatormodeller
De otte aktuelle modelretninger, der bruges af denne kategori, er inkluderet nedenfor. Sammenlign først ventilatorens rolle, og bekræft derefter luftstrøm, tryk, gastemperatur, støvtilstand og installationsdetaljer før tilbud.
04 · Valgmatrix
Vælg kedelventilatorer efter ventilatorposition og gastilstand
Brug betjeningspositionen og medium tilstand til at identificere den første modelretning. Endeligt valg kræver stadig en ventilatorkurve og bekræftet driftspunkt.
Lille/standard kedel røggas
Efter sektion for fjernelse af kedler eller støv-. Gennemgå undertryk, gastemperatur, kollektormodstand og kompakt layout. Første retninger: Y6-30 / Y5-47.
Forbrænding-Luftforsyning
Før ovn eller brænder luftside. Gennemgå luftstrøm, brænderbehov, kanal- og spjældmodstand, kontrolmetode og motorstandard. Brug FD-familieanmeldelse først.
Kedeludstødning med højere-modstand
Lang kanal, kollektormodstand eller skorstenstryktab kræver større trykreserve. Gennemgå Y8-39 / Y9-38, Y5-48 eller en anden retning med højere tryk.
Høj-temperaturovn/ovnudstødning
Gennemgå kontinuerlig og spidstemperatur, gassammensætning, støv, materiale, lejekøling, termisk ekspansion og installation, før du bekræfter en ventilatorserie.
05 · Gennemgang af tryktab
Hvor kedelventilatortrykkrav kommer fra
TAB 01
Kedelpasmodstand
Varmeflader, ovnpassager og kedelstruktur skaber basismodstand.
TAB 02
Støvsamler
Posefiltre, cykloner og vådskrubbere kan tilføje en betydelig ID--ventilatortrykbelastning.
TAB 03
Kanal- og albuetab
Lange kanaler, albuer, reduktioner og overgange skal indgå i trykberegningen.
KONTROLPUNKT
Vælg ikke efter motoreffekt
Motoreffekt gennemgås efter luftstrøm, tryk, temperatur, effektivitet og arbejdspunkt.
06 · Relaterede udvalgssider
Fortsæt valg af kedelventilator efter systemrolle
Kedel-induceret træksystem
Røggasudsugning, undertryk og støv-modstand.
Industrial Forced Draft Fan System
Forbrændings-lufttilførsel, luft-sidemodstand og brænderens luftstrøm.
Ovns høj-temperaturudstødning
Temperatur, varme-gastilstand, afkøling og termisk-systemmodstand.
Vejledning til valg af kedelventilator
Sammenlign retninger for FD, ID og høj-temperaturventilator fra hele kedelruten.
Forced Draft Fan vs Induced Draft Fan
Bekræft ventilatorposition, luftstrømsretning og valgrisiko før modelsammenligning.
Udvælgelse af teknisk ventilator
Send data om kedeldrift til projekt-specifik gennemgang før tilbud.
07 · Tilbudsdata
Send kedelblæserdata før modelbekræftelse
Fan Rolle
FD · ID · varm gas · ukendt
Kedel data
Kapacitet · brændstof · driftsbelastning
Luftstrøm og tryk
Nødvendig m³/h · Pa · modstand
Gas temperatur
Normal · kontinuerlig · top
Støv / røggas
Aske · fugt · ætsende komponenter
Samlermodstand
Posefilter · cyklon · skrubber
Installation
Rotation · udløb · fundament
Elektrisk
Spænding · frekvens · kontrol
08 · Ofte stillede spørgsmål
Spørgsmål til valg af kedel og høj-temperaturventilator
Hvad er forskellen mellem en tvungen trækventilator og en induceret trækventilator?
En tvungen trækventilator tilfører forbrændingsluft før ovnen. En induceret trækventilator udvinder røggas efter kedlen eller udstyr til fjernelse af støv- og understøtter undertryk.
Hvorfor er støvopsamlermodstand vigtig for en ID-ventilator?
ID-ventilatoren skal overvinde modstanden fra kedel, kanal, solfanger, spjæld og skorsten. Undervurdering af denne rute kan forårsage utilstrækkelig træk efter installationen.
Hvornår skal en høj-temperaturventilator gennemgås?
Gennemgå en høj-temperaturkonfiguration, når mediet overstiger normal ventilationstemperatur, eller når kontinuerlig ovn, ovn eller termisk-proces varm gas skal håndteres.
Hvilke data kræves, før QIYUE FAN anbefaler en model?
Send kedelkapacitet, ventilatorrolle, luftstrøm, tryk, gastemperatur, støvopsamlermodstand, gastilstand, spænding, rotation, udløbsretning og installationslayout.
Kedelventilator Valg & Tilbud
Send kedelruten, før du bekræfter ventilatormodellen
Send kedelkapacitet, blæserposition, luftstrøm, tryk, kontinuerlig og spidsgastemperatur, støvopsamlermodstand, røggastilstand-, udløbsvinkel, rotation, spænding og mængde. QIYUE FAN kan gennemgå det passende ID, FD eller høj-temperaturventilatorretning før tilbud.
Anmod om valg af kedelventilator → Send fankrav →Yderligere platforms produktliste
Den automatiske produktliste nedenfor er supplerende. Brug de tre familieindgange og fuldfør produktafsnittet med otte-modeller ovenfor som den primære kedel og-højtemperaturventilatorvalgvej.
-
![Y6-30-12 Kedel induceret trækventilator]()
Y6-30-12 Kedel induceret trækventilatorY6-30-12 kedelinduceret trækventilator er designet til røggasudsugning og undertrykskontrol i små og pakkede kedelsystemer. Det dokumenterede område dækker nr. 3.5C til nr. 8.6C, med luftstrøm fra...Mere -
![Y10-21 Industrikedel induceret trækventilator]()
Y10-21 Industrikedel induceret trækventilatorY10-21 Industrikedel induceret trækventilator er designet til røggasudsugning i industrielle kedelsystemer.Mere
Serien dækker No.8 og No.9 konfigurationer med referenceluftmængde på 4.215–16.252... -
![Industriventilatorer med høj-temperatur]()
Industriventilatorer med høj-temperaturQIYUE industriventilatorfamilie med høj-temperatur giver centrifugalventilatorretninger til ovnudstødning, ovnventilation, kedelrøggas og termisk-proces varm-håndtering. Produktkonfigurationen...Mere -

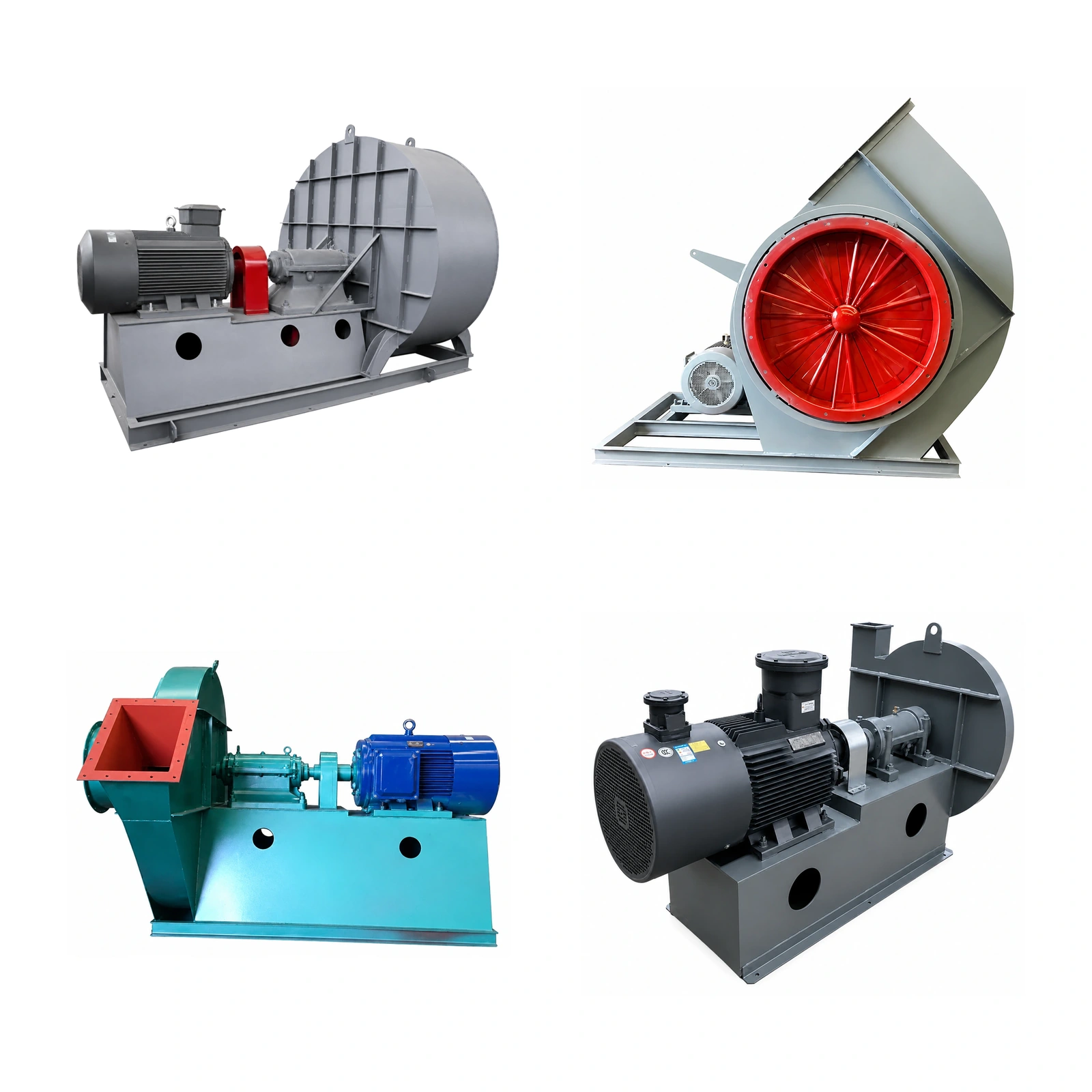

![Kedel forcerede trækventilatorer]()
Kedel forcerede trækventilatorerQIYUE kedel med tvungen trækventilatorfamilie inkluderer G4-73, G5-51, G6-41 og 9-19 centrifugalventilatorserier til industriel kedelforbrændingslufttilførsel og overtryksventilation. Tilgængelige...Mere -
![Kedel inducerede trækventilatorer]()
Kedel inducerede trækventilatorerQIYUE kedel-induceret trækventilator-produktfamilie inkluderer Y6-30, Y5-47, Y5-48, Y8-39/Y9-38, Y4-73 og GY serier til kedelrøggasudsugning, støvfjernelsesmodstand og undertrykskontrol. Det...Mere -
![Y6-30 Kedel induceret trækventilator]()
Y6-30 Kedel induceret trækventilatorY6-30 kedel-induceret trækventilator er designet til at udsuge kedelrøggas og opretholde et stabilt undertryk i industrielle kedelsystemer. Den kan leveres med C-type eller D-drev, venstre-- eller...Mere -
![GY6-51 Kedeltrækventilator med stor kapacitet]()
GY6-51 Kedeltrækventilator med stor kapacitetGY6-51 Kedeltrækventilator med stor-kapacitet er designet til træksystemer til dampkedel og fluidiseret leje, der kræver høj luftstrøm, højt tryk og pålidelig D--koblingstransmission. Dækker No.8D...Mere -
![GY6-41 Industriel kedelblæser og blæser med induceret træk]()
GY6-41 Industriel kedelblæser og blæser med induceret trækGY6-41 industriel kedelblæser og induceret trækventilator er designet til 0,5 t/h til 10 t/h industrikedler, der bruger forskellige kultyper og udstyret med røg- og støvfjernelsessystemer. G6-41...Mere -
![GY5-51 Kedel Centrifugal forceret træk og induceret trækventilator]()
GY5-51 Kedel Centrifugal forceret træk og induceret trækv...GY5-51 Kedel Centrifugal Forced Draft and Induced Draft Fan er designet til forceret træk og induceret træksystemer i dampkedler i termiske kraftværker. Den er velegnet til 2t/h til 670t/h kedler...Mere -
![Y5-48 Kedel Centrifugal Induced Draft Fan]()
Y5-48 Kedel Centrifugal Induced Draft FanY5-48 kedel centrifugal-induceret trækventilator til industriel kedel røggasudstødning, røgfjernelsessystemer, støvfjernelsesudstyr og kedel-induceret træk. Velegnet til 1–20 t/h industrielle...Mere -
![Y8-39 / Y9-38 Kedel Centrifugal Induced Draft Fan]()
Y8-39 / Y9-38 Kedel Centrifugal Induced Draft FanY8-39 / Y9-38 kedel centrifugal-induceret trækventilator til industriel kedel røggasudstødning, røgudsugning, støvfjernelsessystemer og kedel-induceret træk applikationer. Velegnet til 0,5–35 t/h...Mere -
![G/Y4-73 Kedel Centrifugal forceret træk og induceret trækventilator]()
G/Y4-73 Kedel Centrifugal forceret træk og induceret træk...G/Y4-73 kedelcentrifugalventilator til kedeltvinget træk, induceret træk, røggasudstødning, støvfjernelsessystemer og industriel kedelventilation. G4-73 anvendes til kedellufttilførsel, mens Y4-73...Mere
Med rigelig erfaring er vi en af de mest pålidelige producenter og leverandører af kedler og højtemperaturventilatorer i Kina. Du er velkommen til at engros højkvalitetskedel & højtemperaturventilatorer lavet i Kina her fra vores fabrik. Vi accepterer også tilpassede bestillinger.
